Очень многие используют аккумуляторы для питания радиоэлектронной аппаратуры, при этом заряжают их зарядными устройствами сомнительного поисхождения. Ниже приводится описание простого зарядного устройсва обеспечивающего стандартный режим заряда.

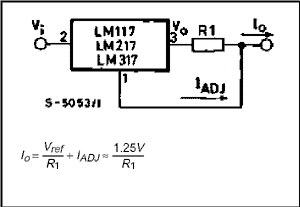

Зарядное устройство использует принцип зарядки постоянным токо. В качестве источника тока используется очень хорошая микросхема LM317. Схема включения изображена на рисунке:

Класическое определение источника тока: источник тока - это источник электрической энергии имеющий безконечне внутреннее сопротивление и такое же безконечное напряжение на свобоных зажимах.

Принцип работы примерно такой. LM317 регулируя ток по выводу 3 пытается добится падения напряжения на резисторе R1 равного 1,25V. Следовательно изменяя номинал R1 можно регулировать ток в определенных пределах. Эти приделы ограничены с одной стороны величиной в 0,8 Ом а с другой в 120 Ом(0,8<R1<120 Ом). Не трудно посчитать что в соответствии этим величинам R1 можно получить ток от 0,01 Ампера (10 мА) до 1,5 Ампер.

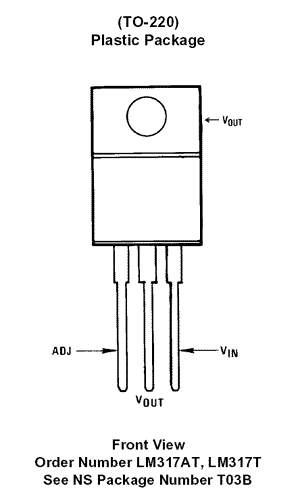

Поскольку расположение выводов у LM317 не очевидно привожу рисунок самой микросхемы. (вид со стороны маркировки)

Пример

Итак, почти все что надо знать уже изложено, вот конкретный пример использования.

Так как для нормальной работы необходимо чтобы было хоть какоето падение напряжения на LM317, поэтому напряжение подаваеммое на вход источника тока, должно превосходить наряжение на заряженном аккумуляторе. Например, если это два пальчиковых аккумулятора, то напряжение когда они полностью заряженны приближается к 3 В, и для их зарядки рекомендуется на вход источника тока подавать напряжение не менее 6 В. С другой стороны LM317 не "дубовая" и присутствие более 30 В на входе не желательно.

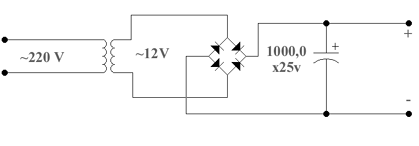

Питать зарядное устройство наиболее рационально от сети переменного тока 220В через понижающий трансформатор и выпрямитель с простейшим сглаживающим фильтром.
